Эжекторные иглофильтровые установки: принцип работы, устройство и применение

07.08.25 17:58

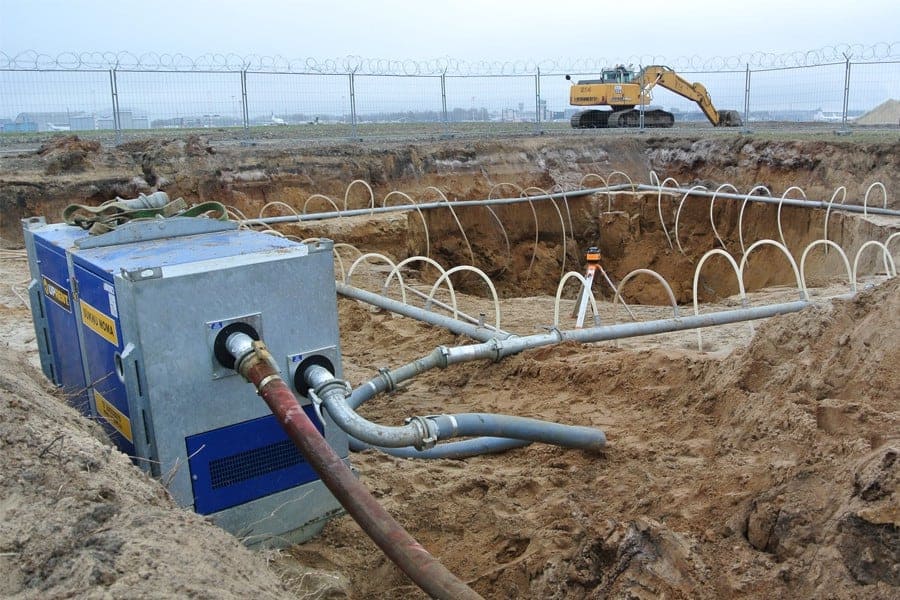

Эжекторные иглофильтровые установки — это специализированное инженерное оборудование, предназначенное для временного понижения уровня грунтовых вод при проведении строительных, гидротехнических и ремонтных работ.

Их основная задача — создать сухие условия в котлованах, траншеях и на строительных площадках, расположенных в зонах с высоким уровнем водонасыщенности грунта.

Эти установки относятся к системам вакуумной фильтрации, которые позволяют эффективно осушать водоносные песчаные и супесчаные пласты. Одним из их главных преимуществ является возможность быстрого и сравнительно недорогого отвода воды, а также мобильность, что особенно важно при работах на обширных строительных объектах или в условиях сложного рельефа. Купить установку можно на сайте https://водоотвод-строй.рф/uslugi/ejektornye-iglofiltry.

Устройство и принцип работы

Эжекторные иглофильтровые установки включают в себя несколько ключевых компонентов:

• Иглофильтры (иглы) — это тонкие перфорированные трубы, которые заглубляются в грунт на определённую глубину. Через отверстия в нижней части трубы вода из водоносного слоя попадает внутрь.

• Водоподъемные трубы — соединяют иглофильтры с коллектором, по которому вода отводится к насосной установке.

• Эжекторный насос — основное рабочее устройство, создающее вакуум и обеспечивающее движение воды по системе.

• Компрессор и водоструйный эжектор — создают разрежение в системе, благодаря чему вода засасывается из почвы через иглофильтры.

• Распределительные коллекторы — объединяют несколько иглофильтров в одну сеть и направляют откачиваемую воду к месту сброса.

Принцип действия основан на законе Бернулли. В эжекторе с помощью струи под напором создаётся разрежение (вакуум), которое засасывает воду из почвы через иглофильтры. Далее она по трубопроводу отводится в дренажный канал или резервуар. Система работает непрерывно, поддерживая пониженный уровень грунтовых вод в рабочей зоне.

Преимущества эжекторных систем

По сравнению с традиционными насосными установками, эжекторные иглофильтровые системы имеют несколько важных преимуществ:

• Работают на значительной глубине — до 15–20 метров, что позволяет использовать их при строительстве глубоких котлованов и шахт.

• Повышенная надёжность — за счёт отсутствия движущихся частей в подземной части установки, что снижает риск поломок.

• Универсальность — подходят для разных типов грунтов, в том числе для малопроницаемых песков и супесей.

• Мобильность и простота монтажа — установка может быть перемещена и собрана в новом месте без серьёзных трудозатрат.

Области применения

Эжекторные иглофильтровые установки широко применяются в следующих сферах:

• Строительство зданий и сооружений с подземной частью (фундаменты, подвалы, паркинги);

• Прокладка инженерных коммуникаций (водопроводы, канализация, кабельные трассы);

• Проведение земляных работ вблизи водоёмов и в условиях переувлажнённого грунта;

• Ремонт и реконструкция гидротехнических сооружений (дамбы, шлюзы, берегоукрепления).

Особенно востребованы они в условиях, когда необходимо вести работы без снижения прочности основания и с минимальными затратами времени.

Заключение

Эжекторные иглофильтровые установки — это эффективное и надёжное решение для водопонижения при строительных и инженерных работах. Их способность работать на значительной глубине, устойчивость к агрессивной среде и простота обслуживания делают такие установки незаменимыми в современном строительстве. При правильном проектировании и эксплуатации эжекторная система обеспечивает безопасные условия для выполнения подземных и земляных работ даже в самых сложных гидрогеологических условиях.
